SA Series

COMPACT USB REAL-TIME SPECTRUM ANALYZER

Серия SA от HAROGIC — компактные USB анализаторы спектра реального времени. Устройства основаны на архитектуре SWaP-C, имеют малый вес и размеры, а также совместимые API для интеграции в встроенные и переносные RF-системы.

SAE-200 Компактный анализатор/приемник спектра реального времени 20 ГГц

Анализатор/приемник спектра реального времени 9 кГц~20 ГГц
Архитектура супергетеродинного цифрового приемника, 19‑сегментный предварительный селективный фильтр
9 кГц~9 ГГц типичное подавление зеркального канала >90 дБ, типичное подавление ПЧ >90 дБ
9 ГГц~20 ГГц типичное подавление зеркального канала >60 дБ, типичное подавление ПЧ >90 дБ
Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость сканирования спектра 1.2 ТГц/с
Цифровая обработка сигналов на базе FPGA
Вес 195 г (основной модуль), размер 125 × 60 × 15 мм, энергопотребление 10–14 Вт
Высокосовместимые интерфейсы API и графический интерфейс SAStudio4
Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
Диапазон рабочих температур от – 20 ℃/- 40 ℃ до 70 ℃ (опция)
Встроенный OCXO (опция)

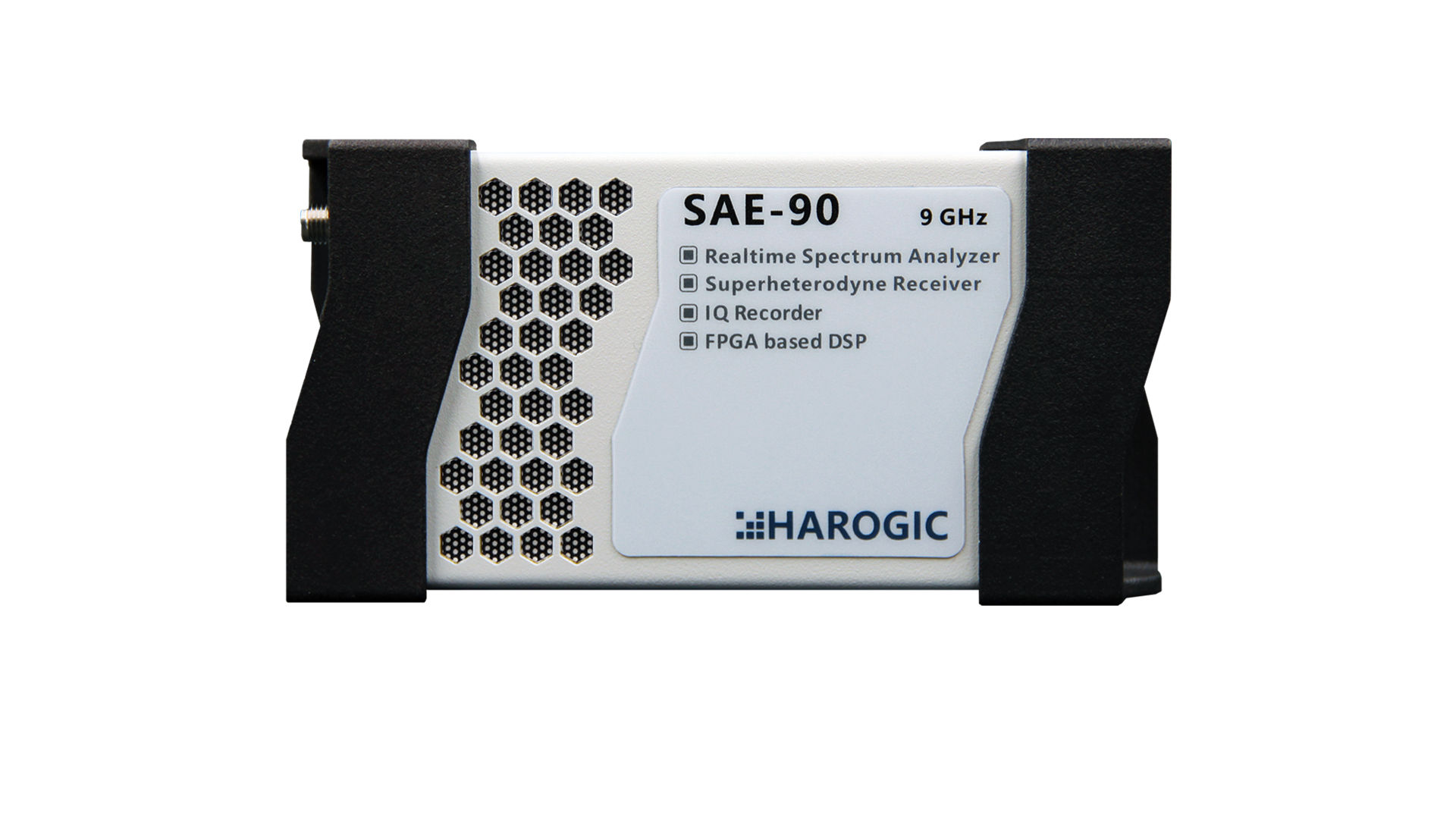

SAE-90 9.5 ГГц Компактный анализатор/приемник спектра в реальном времени

Анализатор/приемник спектра в реальном времени 9 кГц~9,5 ГГц
Супергетеродинная цифровая архитектура приемника, 14-сегментный предварительно выбранный фильтр
Типичное подавление зеркального сигнала 9 кГц~9,5 ГГц >90 дБ, типичное подавление ПЧ >90 дБ
Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость сканирования спектра 1,2 ТГц/сек
Цифровая обработка сигнала на базе FPGA
Вес 188 грамм (основной модуль), размеры 118 × 60 × 15 мм, потребляемая мощность 10-14 Вт
Высокосовместимые API интерфейсы и графический интерфейс SAStudio4
Совместимость с процессорами ARM и x86, операционные системы Linux и Windows
Диапазон рабочих температур от – 20 ℃/- 40 ℃ до 70 ℃ (опция)
Интерфейс USB 3.0/2.0 Type-C

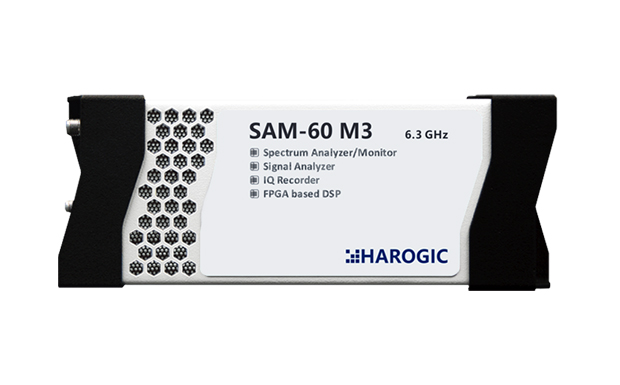

SAM-60 M3 6.3 ГГц компактный анализатор/приёмник спектра реального времени

Анализатор/приёмник спектра реального времени 9 kHz~6.3 GHz
Интегрированный аналоговый генератор сигналов 100 kHz–6.3 GHz (опция)
Полоса анализа 100 MHz, скорость сканирования спектра 300 GHz/sec
Цифровая обработка сигналов на базе FPGA

SAM-60 MK3H 6.3 ГГц Компактный анализатор/приемник спектра в реальном времени

Анализатор/приемник спектра в реальном времени 9 кГц~6.3 ГГц
Интегрированный аналоговый генератор сигналов 100 кГц-6.3 ГГц (опция)
Полоса анализа 100 МГц, скорость сканирования спектра 300 ГГц/с
Цифровая обработка сигналов на базе FPGA
Вес 159 грамм (основной модуль), размеры 142 × 54 × 16 мм, потребление энергии 7-10 Вт
Высокосовместимые API интерфейсы и графический интерфейс SAStudio4
Совместимость с процессорами ARM и x86, операционные системы Linux и Windows
Рабочие температуры от -20 ℃/-40 ℃ до 70 ℃ (опция)
Интерфейс USB 3.0/2.0 Type-C

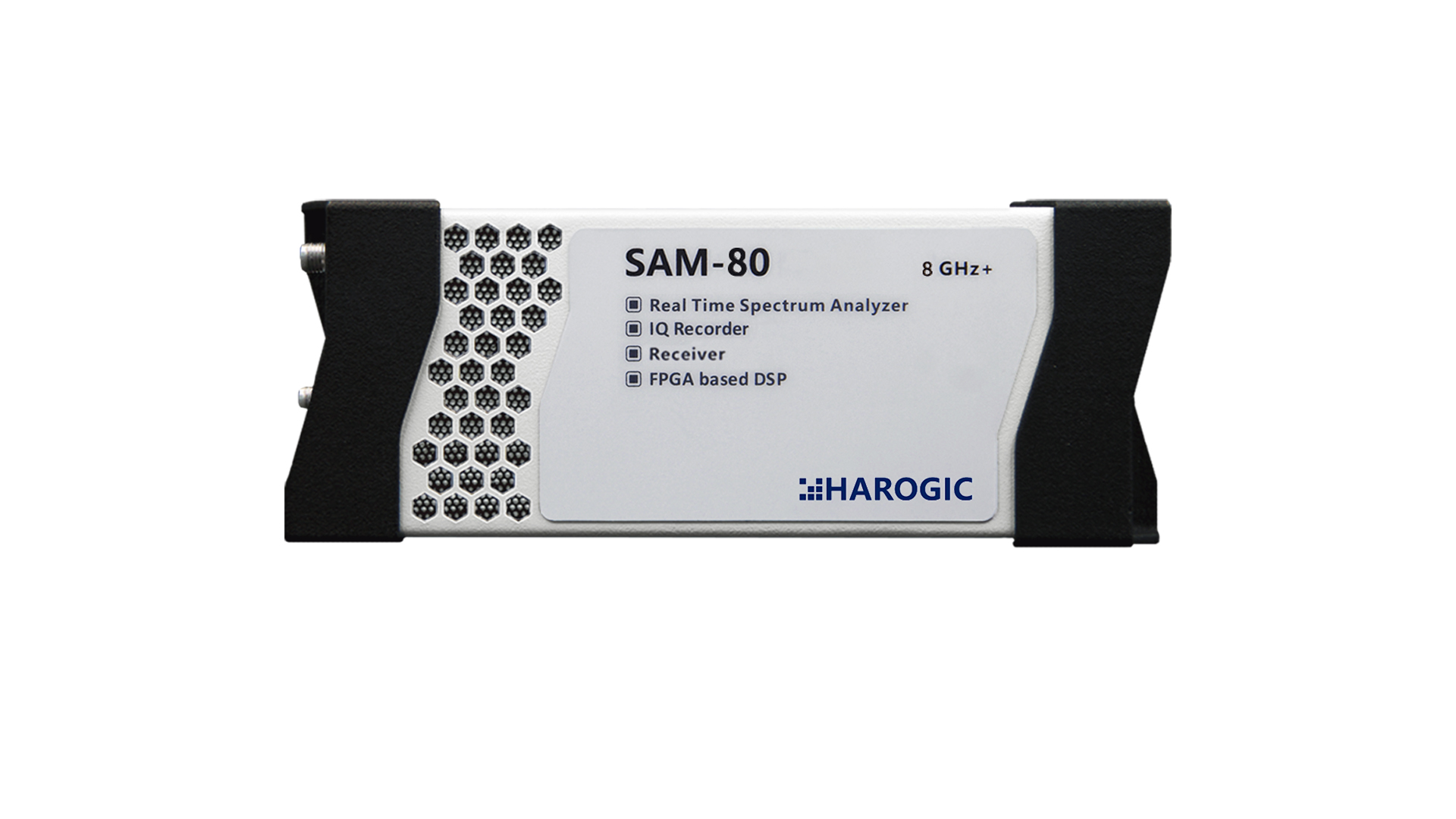

SAM-80 8.5 GHz Компактный анализатор/приемник спектра в реальном времени

Анализатор/приемник спектра в реальном времени 9 кГц~8.5 ГГц
Интегрированный аналоговый генератор сигналов 100 кГц-6.3 ГГц (опция)
Полоса анализа 100 МГц, скорость сканирования спектра 300 ГГц/с
Цифровая обработка сигналов на базе FPGA
Вес 159 грамм (основной модуль), размеры 142 × 54 × 16 мм, потребление энергии 7-10 Вт
Высокосовместимые API интерфейсы и графический интерфейс SAStudio4
Совместимость с процессорами ARM и x86, операционные системы Linux и Windows
Диапазон рабочих температур от -20 ℃/-40 ℃ до 70 ℃ (опция)
Интерфейс USB 3.0/2.0 Type-C

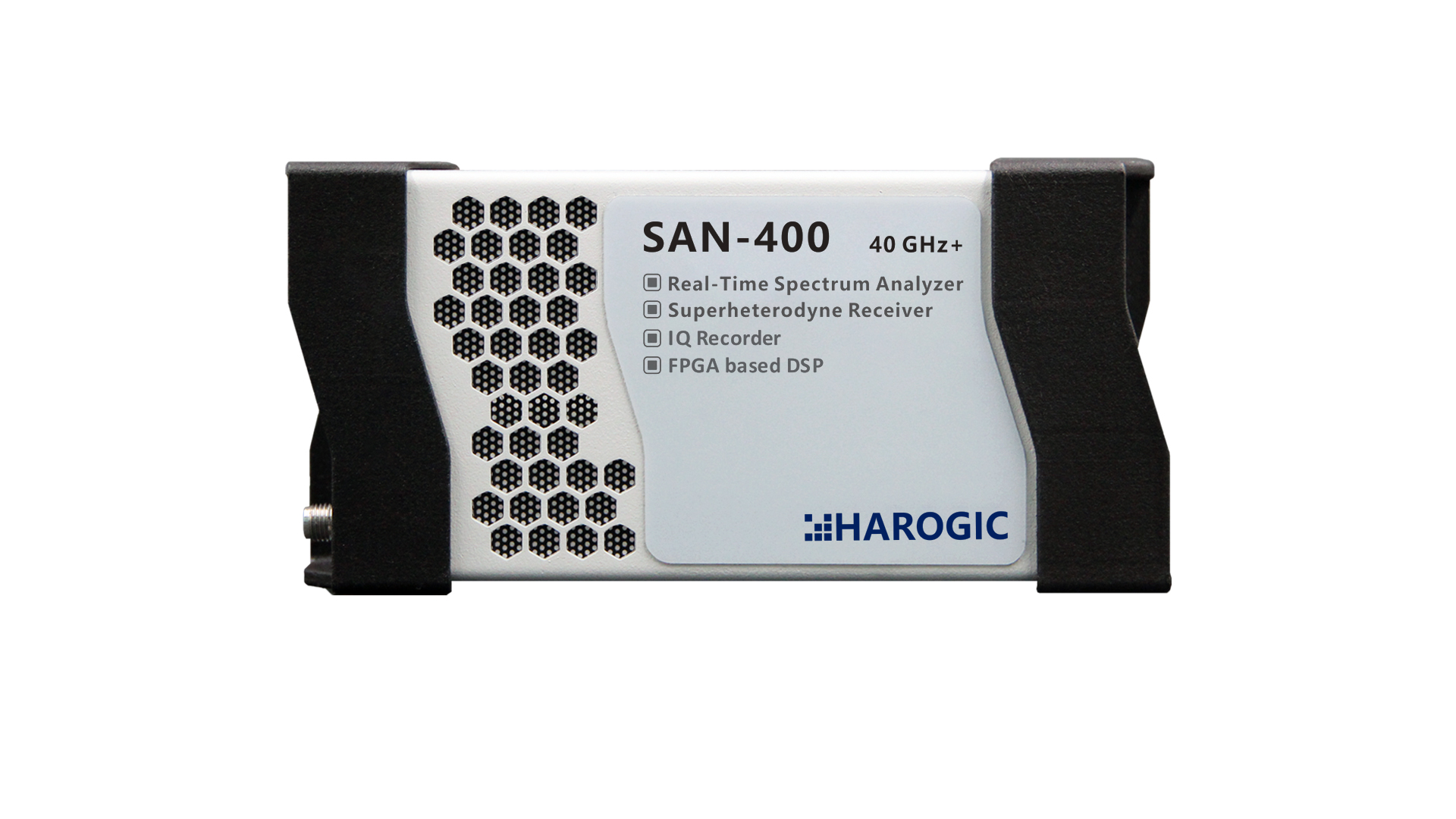

SAN-400 40 GHz Compact Real-Time Spectrum Analyzer/Receiver

Анализатор/приёмник спектра реального времени 9 kHz~40 GHz;
Архитектура супергетеродинного цифрового приёмника, 14-сегментный предселекторный фильтр;
Типичное подавление зеркального канала и подавление ПЧ >75 dBc;
Полоса анализа 100 MHz с регулируемой частотой дискретизации, скорость развертки спектра 400 GHz/sec;
Цифровая обработка сигналов на базе FPGA;
40 GHz DANL=-141 dBm/Hz, фазовый шум = -86 dBc/Hz@10 kHz;
Вес 185 г (основной модуль), размеры 125 × 60 × 17 mm, энергопотребление 10-14 W;
Высокая совместимость API‑интерфейсов и GUI SAStudio4;
Совместимость с процессорами ARM и x86, операционные системы Linux и Windows;
Встроенный OCXO (опция), температурный дрейф ≤0.15 ppm;
Поддержка USB3.0/2.0 Type C.

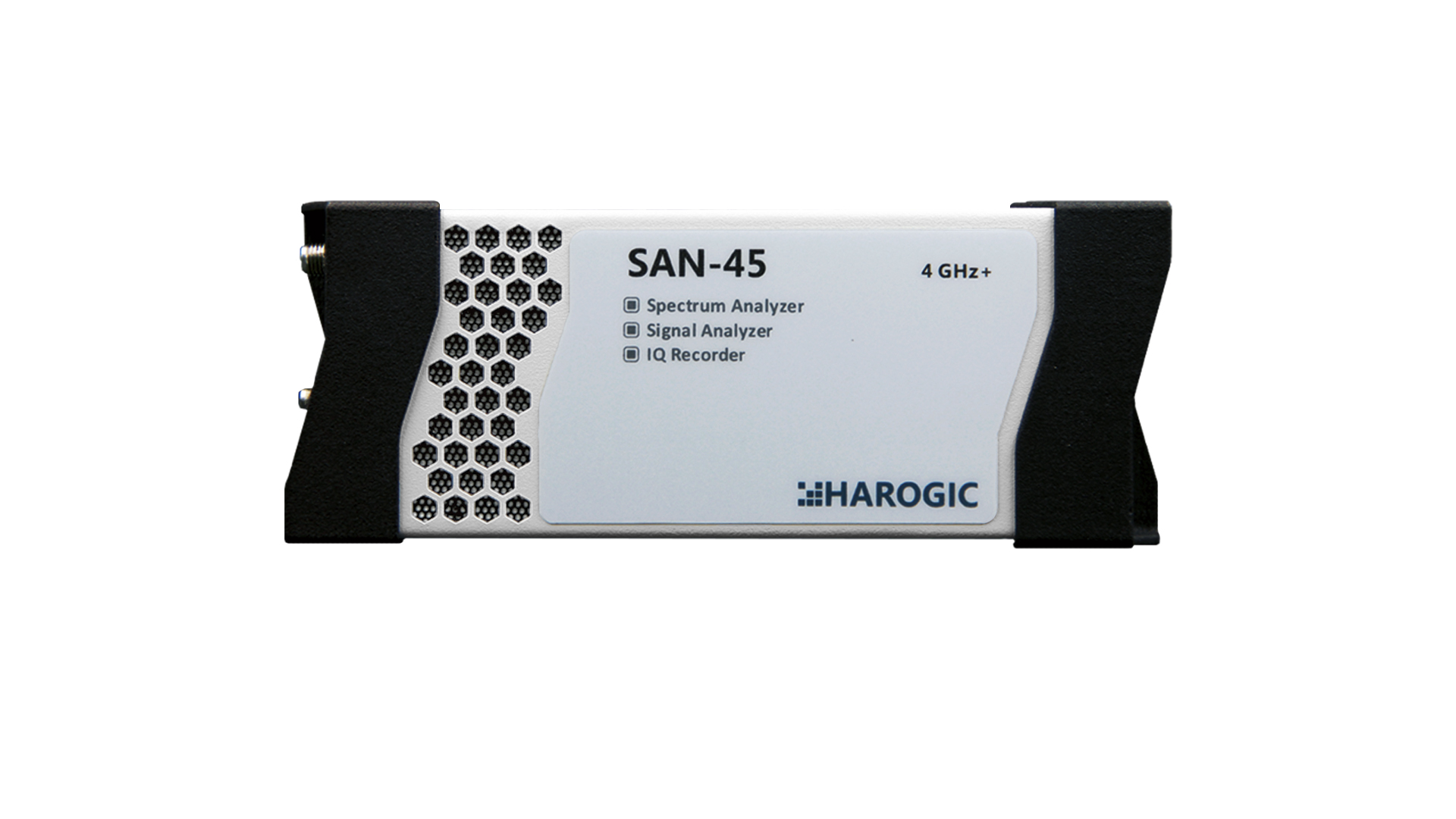

SAN-45 4.5 GHz Компактный анализатор/приемник спектра в реальном времени

Выдающиеся характеристики устройства и ценовое преимущество
Анализатор/приемник спектра в реальном времени 9 кГц~4.5/6.3 ГГц
Встроенный аналоговый генератор сигналов 100 кГц-6.3 ГГц (опция)
Оснащен предусилителем, DANL: -160 дБм/Гц, остаточный отклик: -110 дБм
Типичный фазовый шум: -110 дБс/Гц@1 ГГц смещение 10 кГц
Полоса пропускания: 6.25 МГц, скорость сканирования спектра > 20 ГГц/с
Вес: 159 грамм (основной модуль), размеры: 142 x 54 x 16 мм
Высокая совместимость API интерфейсов и SAStudio4 GUI
Совместим с процессорами ARM и x86, операционными системами Linux и Windows
Диапазон рабочих температур от – 20 ℃/- 40 ℃ до 70 ℃ (опция)
Интерфейс USB3.0/2.0 Type-C

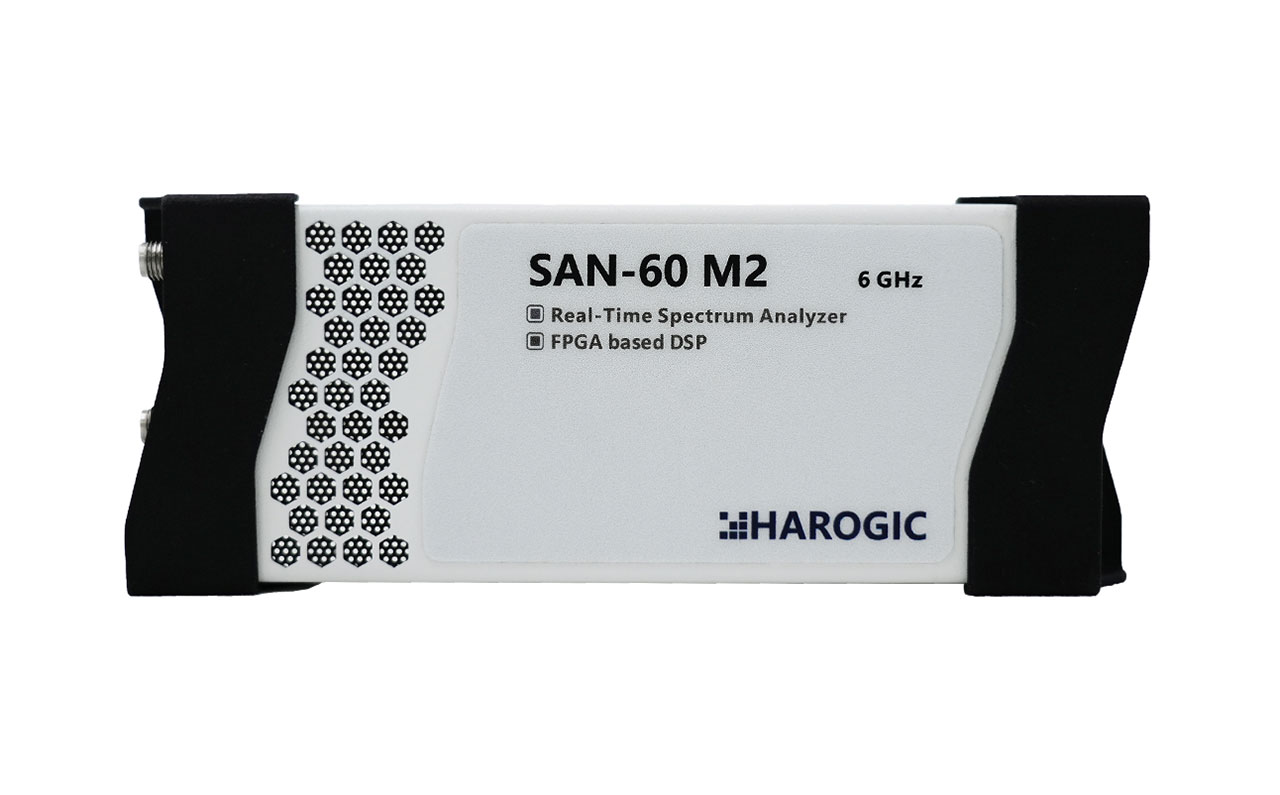

SAN-60 M2 6.3 GHz Компактный анализатор спектра реального времени

Отличная производительность устройства и ценовое преимущество
Анализатор спектра реального времени 9 kHz~6.3 GHz
Встроенный аналоговый генератор сигналов 100 kHz-6.3 GHz (опция)
Полоса анализа 25 MHz, скорость сканирования 100 GHz/s, обработка сигналов FPGA
Типичный фазовый шум: несущая 1GHz -110 dBc/Hz@10 kHz
Стандартный предусилитель, DANL: -162 dBm/Hz
Поддержка модульного ядра, вес всего 168 g, 142x54x16 mm, потребляемая мощность 7~10 W
Высокая совместимость API‑интерфейсов (HTRA API) и графический интерфейс SAStudio4
Совместим с процессорами ARM и x86, операционные системы Linux и Windows
Диапазон рабочих температур от – 20 ℃/- 40 ℃ до 65 ℃ (опц.)
Встроенный OCXO (опция), температурный дрейф ≤0.15 ppm
Интерфейс USB3.0/2.0 Type-C

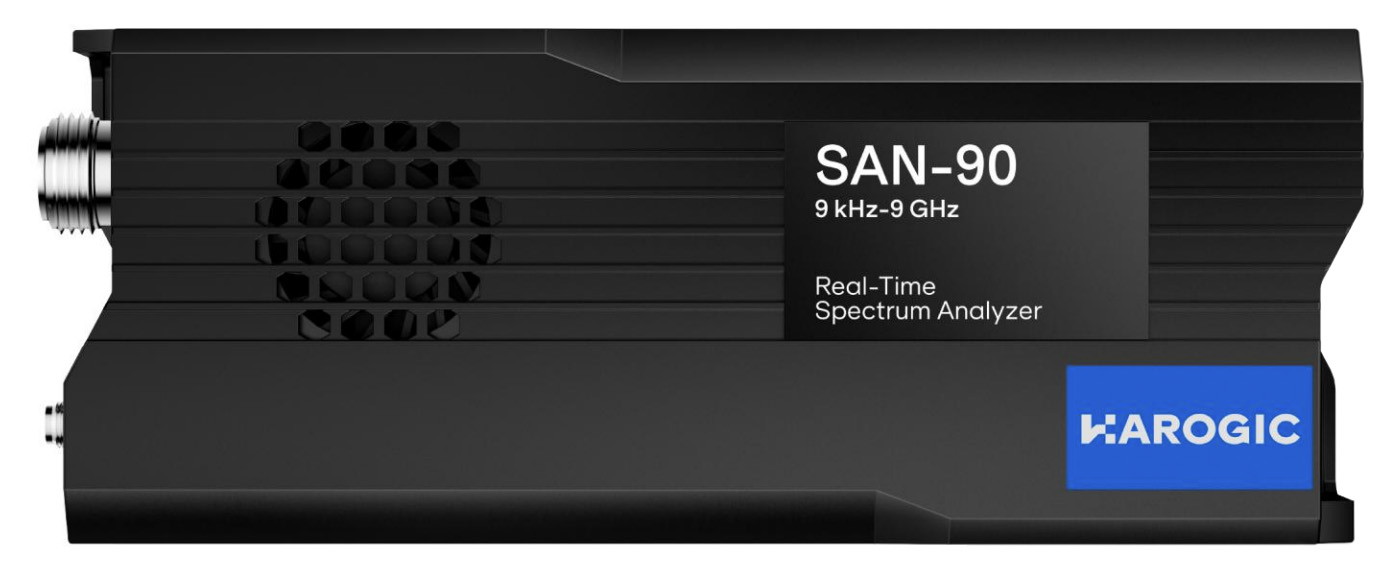

SAN-90 9 GHz компактный анализатор спектра реального времени

Высокопроизводительный супергетеродинный приемник с предуселекторами до 14 ступеней
Анализатор спектра реального времени 9 kHz~9 GHz
DANL: -167dBm/Hz
Фазовый шум 1 GHz: < -110 dBc/Hz@10 kHz
Измерение фазового шума 1 GHz: < -125 dBc/Hz@10 kHz
Полоса анализа: 50 MHz / 100 MHz (опц.50)

NX Series

NETWORKED REAL-TIME SPECTRUM ANALYZER

Серия NX от HAROGIC — сетевые анализаторы спектра и приемники реального времени с интерфейсом Ethernet для удаленных и встроенных RF-систем.

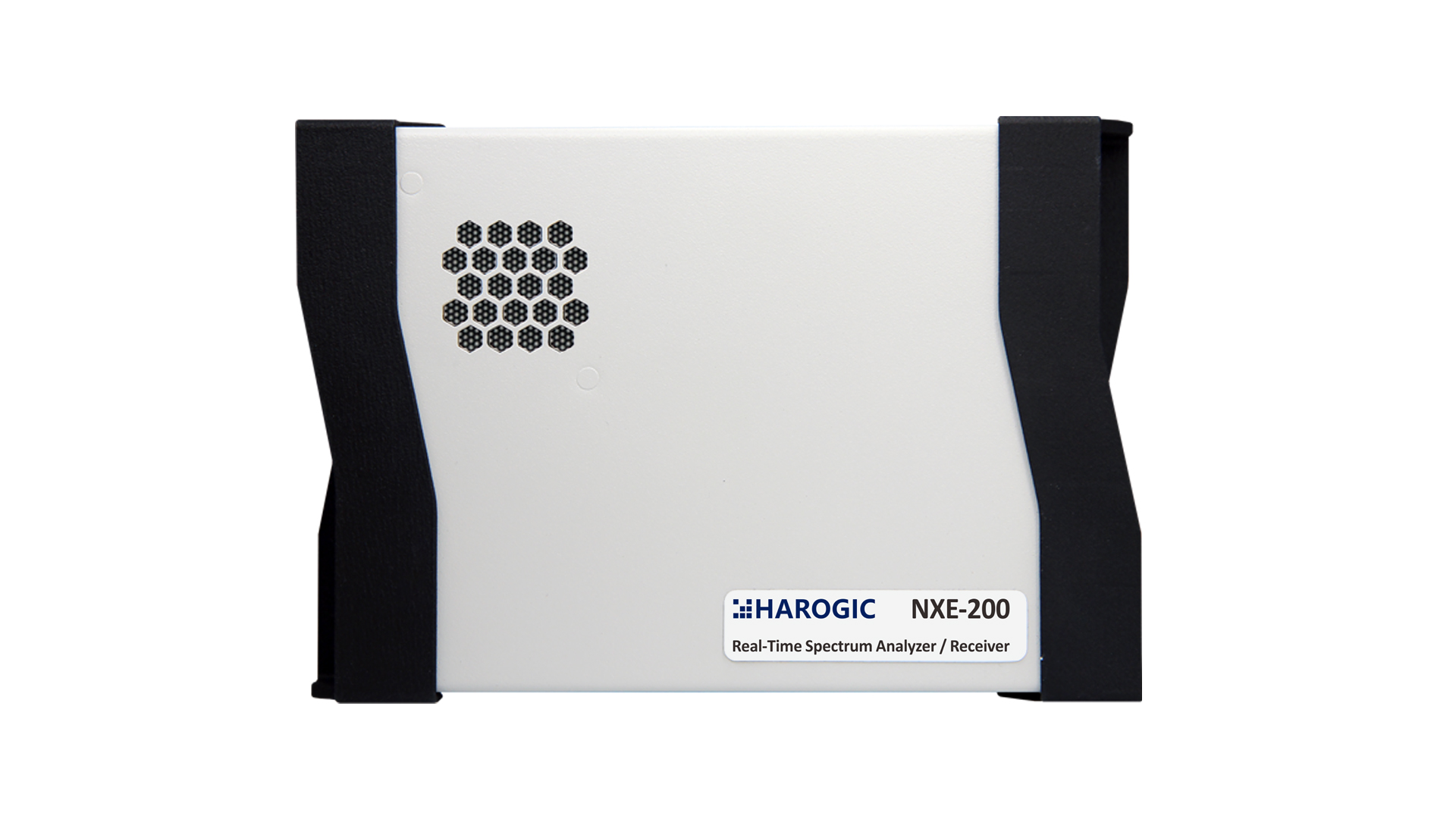

NXE-200 20 ГГц сетевой узел анализатор/приемник спектра в реальном времени

Анализатор/приемник спектра в реальном времени 9 кГц-20 ГГц
Супергетеродинная цифровая архитектура приемника, 19-сегментный предварительно выбранный фильтр
Типичное подавление зеркального сигнала 9 кГц-9 ГГц >90 дБ, типичное подавление ПЧ >90 дБ
Типичное подавление зеркального сигнала 9 ГГц~20 ГГц >60 дБ, типичное подавление ПЧ >90 дБ
Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость сканирования 320.2 ГГц/сек
Цифровая обработка сигнала на базе FPGA
Вес 595 грамм, размеры 167 × 117 × 28 мм, потребляемая мощность: 13-16 Вт
Интерфейс Ethernet 1000M/100M
Встроенный многорежимный GNSS
Обеспечивает 1PPS, информацию о широте и долготе и временную метку
Высокая совместимость API интерфейсов и SAStudio4 GUI
Поддержка удаленного управления ARM и x86 процессорами
Поддержка Linux и Windows
Диапазон рабочих температур от -20 ℃/-40 ℃ до 70 ℃ (опция)
Встроенный OCXO (опция) или GNSS-управляемый OCXO (опция)
Встроенный 4G модуль передачи данных (опция)

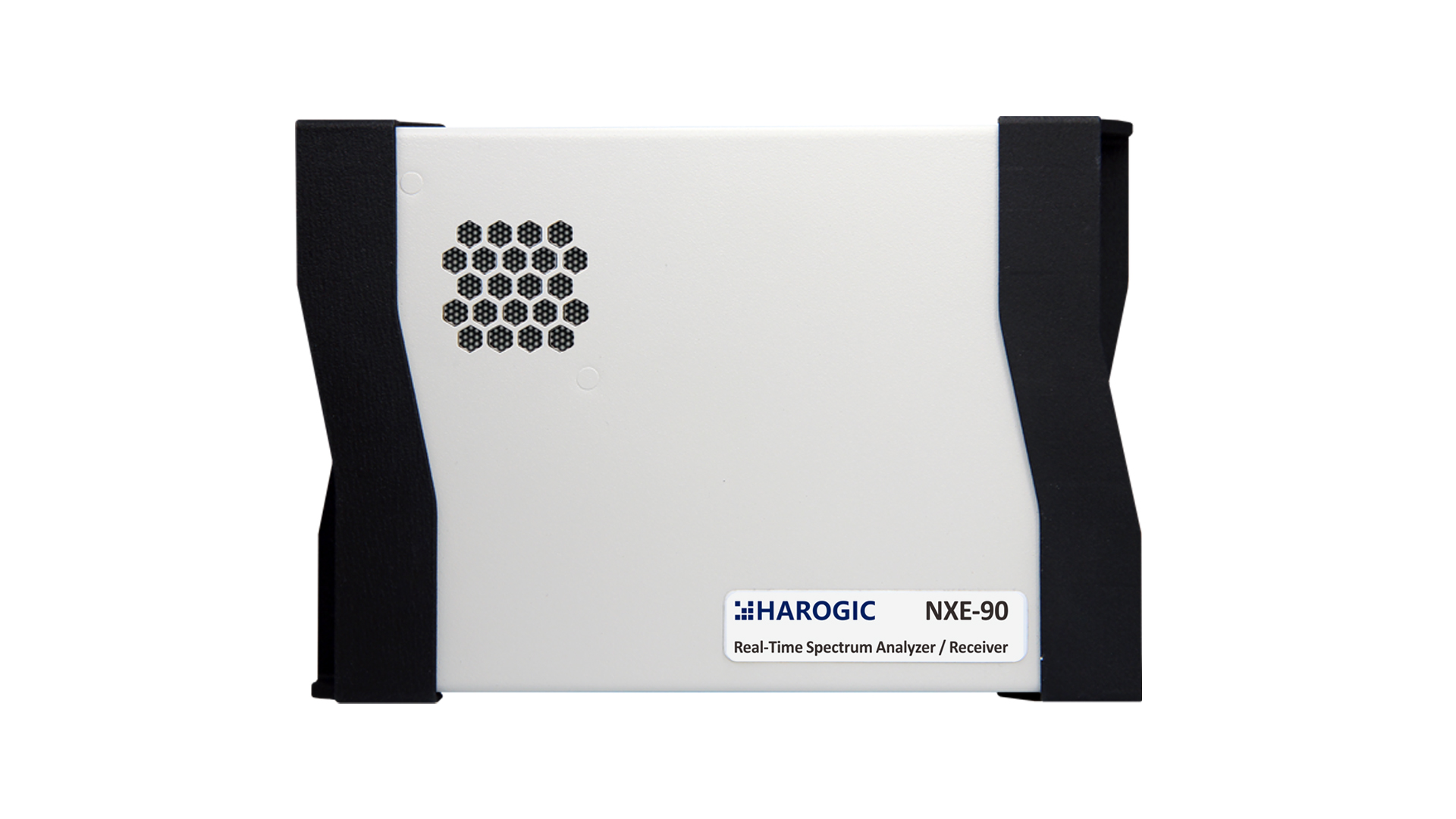

Spectrum Analyzer/Receiver сети NXE-90 9.5 ГГц

Реальный анализатор/приемник спектра 9 кГц-9,5 ГГц
Цифровая архитектура супергетеродинного приемника, 14-сегментный предварительно выбранный фильтр
Типичное подавление изображения 9 кГц-9,5 ГГц >90 дБ, типичное подавление ПЧ >90 дБ
Анализируемая полоса 100 МГц с регулируемой частотой дискретизации, скорость сканирования 330,9 ГГц/с
Цифровая обработка сигналов на базе FPGA
Вес 645 грамм, 167 × 117 × 28 мм, потребляемая мощность: 13-16 Вт
Интерфейс Ethernet 1000M/100M
Встроенный многорежимный GNSS
Обеспечение 1PPS, информации о широте и долготе и временной метки
Высокая совместимость API-интерфейсов и графического интерфейса SAStudio4
Поддержка удаленного управления ARM и x86 процессорами
Поддержка Linux и Windows
Диапазон рабочих температур от -20 ℃/-40 ℃ до 70 ℃ (опция)
Встроенный OCXO (опция) или OCXO с управлением GNSS (опция)
Встроенный 4G модуль данных (опция)

Spectrum Analyzer/Receiver сети узла NXM-60 6.3 ГГц

Реальный анализатор/приемник спектра 9 кГц-6.3 ГГц
Интегрированный аналоговый генератор сигналов 100 кГц-6.3 ГГц (опция)
Полоса анализа 100 МГц, скорость сканирования спектра 78 ГГц/сек
Цифровая обработка сигналов на базе FPGA
Вес 635 грамм, размеры 167 × 117 × 28 мм, потребляемая мощность: 13-16 Вт
Интерфейс Ethernet 1000M/100M
Встроенный многорежимный GNSS
Обеспечивает 1PPS, информацию о широте и долготе и временную метку
Высокая совместимость API интерфейсов и SAStudio4 GUI
Поддержка удаленного управления ARM и x86 процессорами
Поддержка Linux и Windows
Диапазон рабочих температур от -20 ℃/-40 ℃ до 70 ℃ (опция)
Встроенный OCXO (опция) или OCXO с управлением GNSS (опция)
Встроенный 4G модуль передачи данных (опция)

NXM-80 Анализатор спектра сетевого узла 8.5 GHz

NXN-400 Спектроанализатор сетевого узла 40 ГГц

Анализатор спектра реального времени 9 кГц–40 ГГц
Архитектура супергетеродинного цифрового приёмника, 14 сегментов предварительного селективного фильтра
Типичное подавление зеркального канала 9 кГц~40 ГГц >75 dBc, типичное подавление ПЧ >75 dBc
Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость свипирования 291.6 ГГц/с
Цифровая обработка сигналов на базе FPGA
Вес 660 г, размер 167×117×28 мм, потребляемая мощность: 18 Вт
Интерфейс Ethernet 1000M/100M
Встроенный мультимодовый GNSS
Предоставляет 1PPS, информацию о широте и долготе и временную метку
Высокосовместимые API‑интерфейсы и графический интерфейс SAStudio4
Поддерживается удалённый хост на процессорах ARM и x86
Поддерживаются Linux и Windows
Диапазон рабочих температур от -20 ℃/-40 ℃ до 65 ℃ (опция)
Встроенный OCXO (опция) или OCXO с дисциплинированием от GNSS (опция)
Встроенный модуль передачи данных 4G (опция)

NXN-45 Анализатор спектра реального времени сетевого узла 4.5 GHz

Анализатор спектра реального времени 9 kHz–4.5 GHz
Интегрированный аналоговый генератор сигналов 100 kHz–6.3 GHz (опция)
Оснащён предусилителем, DANL: -160 dBm/Hz, остаточный отклик: -110 dBm
Фазовый шум на 1GHz: -110 dBc/Hz при смещении 10 kHz
Полоса пропускания: 6.25 MHz, скорость сканирования спектра > 69 GHz/s
Вес: 650 г (основной модуль), размеры: 167 x117 x28 мм, энергопотребление: 14 W
Интерфейс Ethernet 1000M/100M
Встроенный многорежимный GNSS
Предоставляет 1PPS, информацию о широте и долготе и временную метку
Высокая совместимость API‑интерфейсов и графический интерфейс SAStudio4
Поддерживается удалённый мастер на процессорах ARM и x86
Поддерживаются Linux и Windows
Диапазон рабочих температур от -20 ℃/-40 ℃ до 65 ℃ (опция)
Встроенный OCXO (опция) или OCXO с дисциплинированием GNSS (опция)

NXN-60 Сетевой узловой анализатор спектра 6.3 ГГц

Анализатор спектра реального времени 9 кГц–6.3 ГГц
Встроенный аналоговый генератор сигналов 100 кГц–6.3 ГГц (опция)
DANL: -160 dBm/Hz, остаточный отклик: -110 dBm, оснащён предусилителем
Фазовый шум на 1 GHz: -110 dBc/Hz при смещении 10 kHz
Полоса анализа 6.25 MHz, скорость сканирования спектра 69 GHz/s
Вес 650 грамм, размер 167 ×117 ×28 mm, энергопотребление: 14 W
Интерфейс Ethernet 1000M/100M
Встроенный многорежимный GNSS
Предоставляет 1PPS, информацию о широте и долготе и временную метку
Высокосовместимые API‑интерфейсы и графический интерфейс SAStudio4
Поддерживается удалённый мастер на процессорах ARM и x86
Поддерживаются Linux и Windows
Диапазон рабочих температур от -20 oC/-40 ℃ до 65 ℃ (опция)
Встроенный OCXO (опция) или OCXO с дисциплинированием по GNSS (опция)

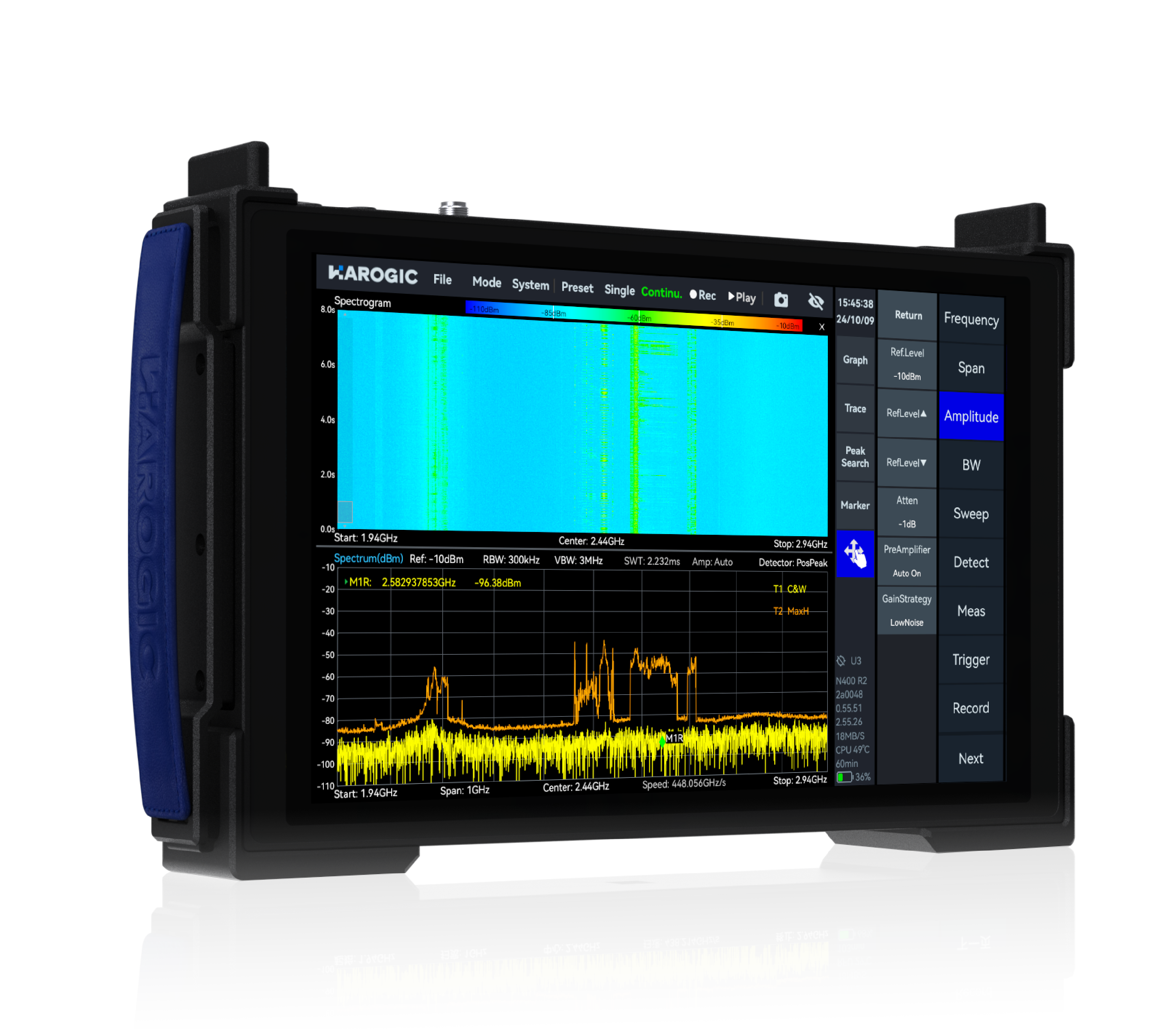

PX Series

PORTABLE REAL-TIME SPECTRUM ANALYZER

Серия PX от HAROGIC — портативные анализаторы спектра реального времени для лабораторных и полевых измерений, включая защищенные и Z-версии.

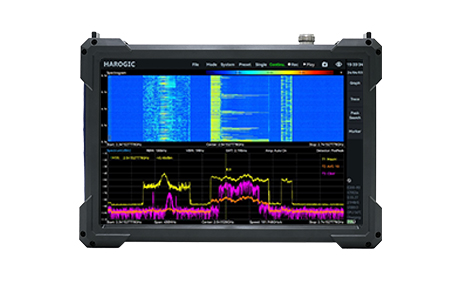

PXE-200 20GHz Анализатор спектра реального времени

Диапазон частот: 9kHz – 20GHz
Супергетеродинная структура приёмника, 19‑сегментная предварительная фильтрация
Отображаемый средний уровень шума до -168dBm/Hz, стандартный предусилитель
Скорость сканирования спектра до 900GHz/s (RBW≥300kHz)
Однополосный фазовый шум: -100 dBc/Hz @1GHz, смещение 10kHz
Стандартная полоса анализа 100MHz
10.1‑дюймовый сенсорный экран, широкое поле обзора, удобное взаимодействие
Вес всего 1.5kg, высокая портативность
Стандартные функции измерений: мощность канала, коэффициент подавления соседнего канала, интермодуляция третьего порядка, занимаемая полоса, фазовый шум и другие
Стандартный базовый анализ аналоговых модулированных сигналов, включая AM/FM, поддерживается непрерывный вывод аудиодемодуляции
Стандартные функции: временная форма сигнала IQ, форма сигнала PvT, захват и воспроизведение спектра в реальном времени

PXE-200 Z 20GHz Анализатор спектра реального времени

Операционная система Windows 11
Малый вес 1,2 кг, 8,8‑дюймовый мультисенсорный экран
Диапазон частот: 9 кГц – 20 ГГц
DANL при 1 ГГц: -168 dBm/Hz
Фазовый шум при 1 ГГц: -100 dBc/Hz@10 kHz
Полоса анализа: до 100 МГц
CPU: высокопроизводительный AMD Z1 Extreme
16 ГБ RAM и 512 ГБ SSD

PXE-200R 20GHz Анализатор спектра реального времени

Сертификация IEC IP68
Сертификация MIL-STD-810H метод-512.6/514.8/516.8
Лёгкий вес 2,5 кг, 10,1‑дюймовый мультисенсорный экран
Диапазон частот: от 9 кГц до 20 ГГц
1 ГГц DANL: -161 dBm/Hz
Фазовый шум на 1 ГГц: -100 dBc/Hz@10 kHz
Полоса анализа: до 100 МГц
Время работы: 4 часа (тип.)
Встроенный Nvidia Jetson Orin NX 8G (опц.)

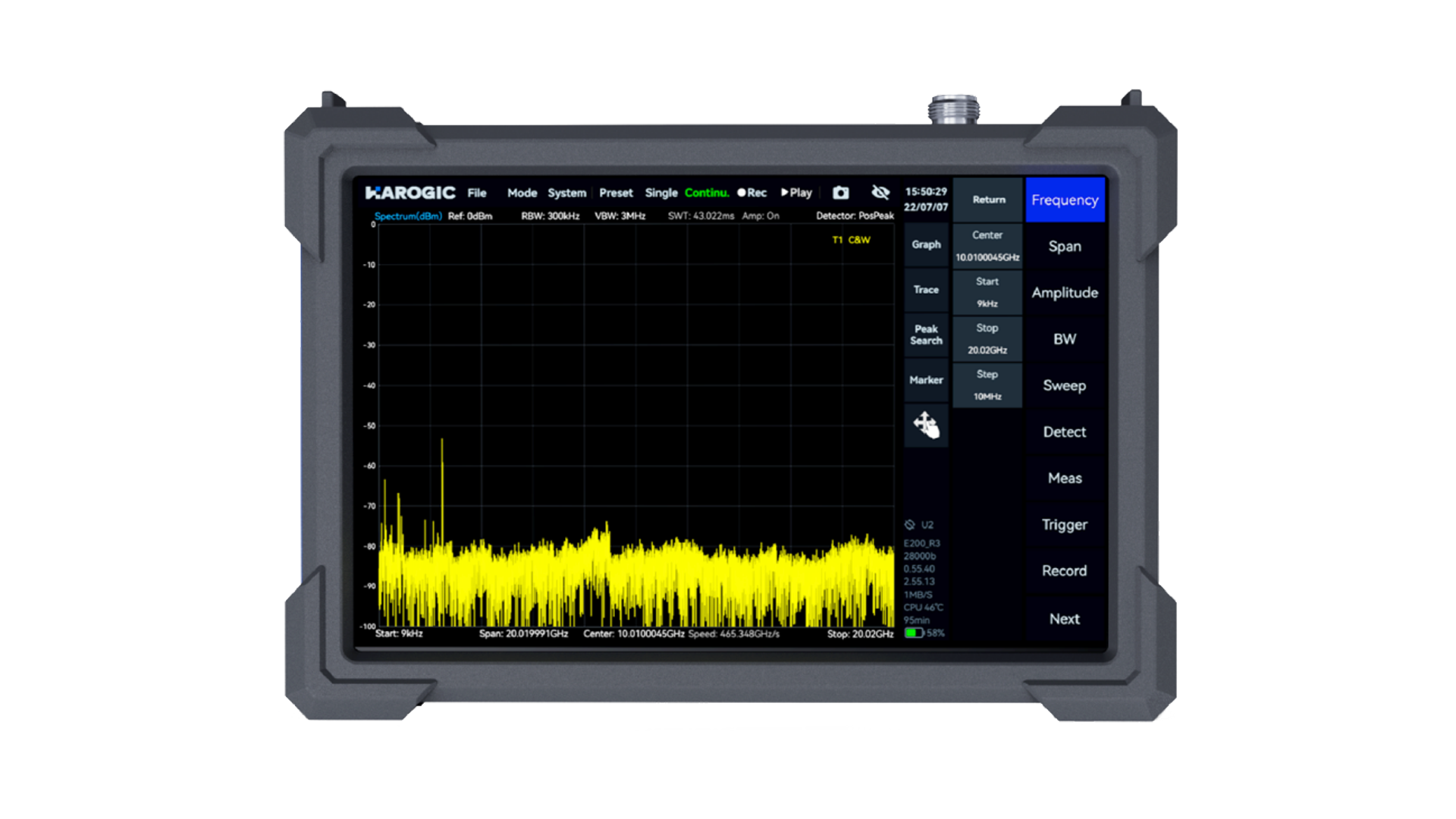

PXE-90 Анализатор спектра реального времени 9.5 ГГц

Диапазон частот: 9 кГц – 9.5/20 ГГц
1 ГГц DANL: -168 dBm/Hz
Фазовый шум на 1 ГГц: -100 dBc/Hz@10 кГц
Полоса анализа: до 100 МГц
Мощность канала, фазовый шум и др.
Время работы: 3 часа
Портативное исполнение
Вес 1.5 кг, 10.1‑дюймовый мультитач‑экран

PXE-90 Z 9.5GHz Анализатор спектра реального времени

Операционная система Windows 11
Лёгкий корпус 1.2 кг, 8.8‑дюймовый мультисенсорный экран
Диапазон частот: от 9 kHz до 9.5 GHz
1 GHz DANL: -168 dBm/Hz
Фазовый шум 1 GHz: -100 dBc/Hz@10 kHz
Полоса анализа: до 100 MHz
CPU: высокопроизводительный AMD Z1 Extreme
16 GB RAM и 512 GB SSD

PXE-90R Анализатор спектра реального времени 9.5 ГГц

Сертификация IEC IP68
Сертификация MIL-STD-810H метод-512.6/514.8/516.8
Лёгкий вес 2.5 кг, 10.1‑дюймовый мультисенсорный экран
Диапазон частот: 9 кГц – 9.5 ГГц
DANL при 1 ГГц: -161 dBm/Hz
Фазовый шум при 1 ГГц: -100 dBc/Hz@10 кГц
Полоса анализа: до 100 МГц
Время работы: 4 часа (тип.)
Встроенный Nvidia Jetson Orin NX 8G (опц.)

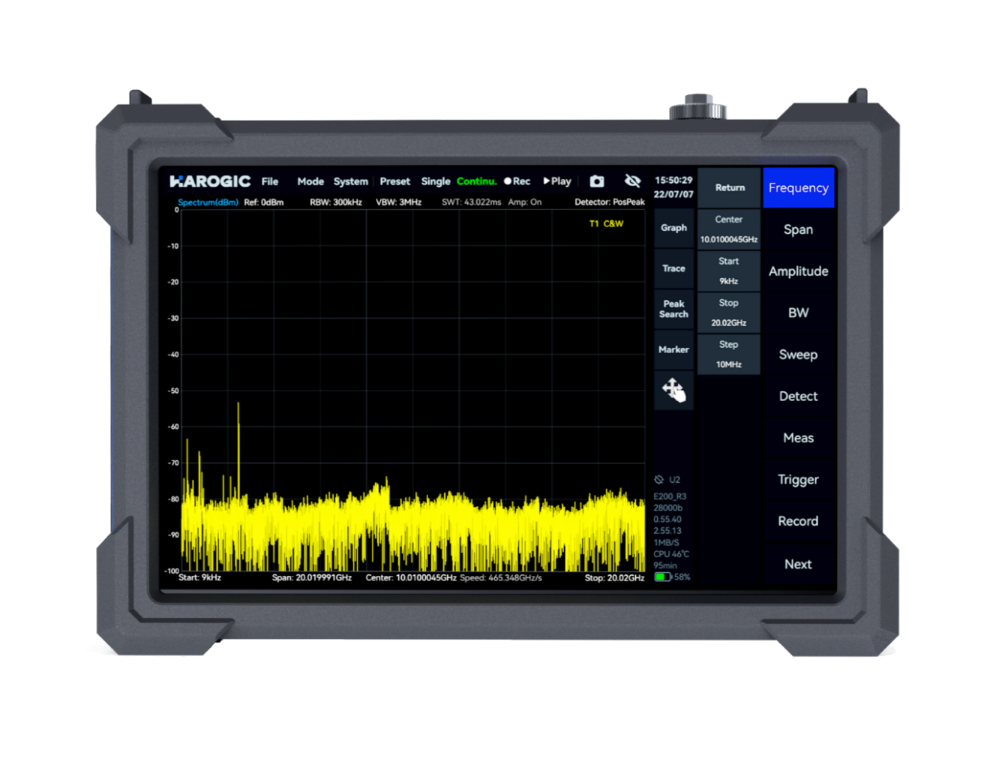

PXN-400 40GHz Real-Time Spectrum Analyzer

Диапазон частот: 9kHz – 40GHz
1 GHz DANL: -161 dBm/Hz
Фазовый шум при 1 GHz: -107 dBc/Hz@10 kHz
Полоса анализа: до 100 MHz
Портативное исполнение
Лёгкий вес 1.5 кг, 10.1‑дюймовый мультисенсорный экран
Мощность канала, фазовый шум и др.
Время работы: 3 часа

PXN-400 Z Анализатор спектра реального времени 40 ГГц

Операционная система Windows 11
Лёгкий вес 1.2 кг, 8.8‑дюймовый мультисенсорный экран
Диапазон частот: от 9 kHz до 40 GHz
1 GHz DANL: -168 dBm/Hz
Фазовый шум при 1 GHz: -100 dBc/Hz@10 kHz
Полоса анализа: до 100 MHz
CPU: высокопроизводительный AMD Z1 Extreme
16 GB RAM и 512 GB SSD

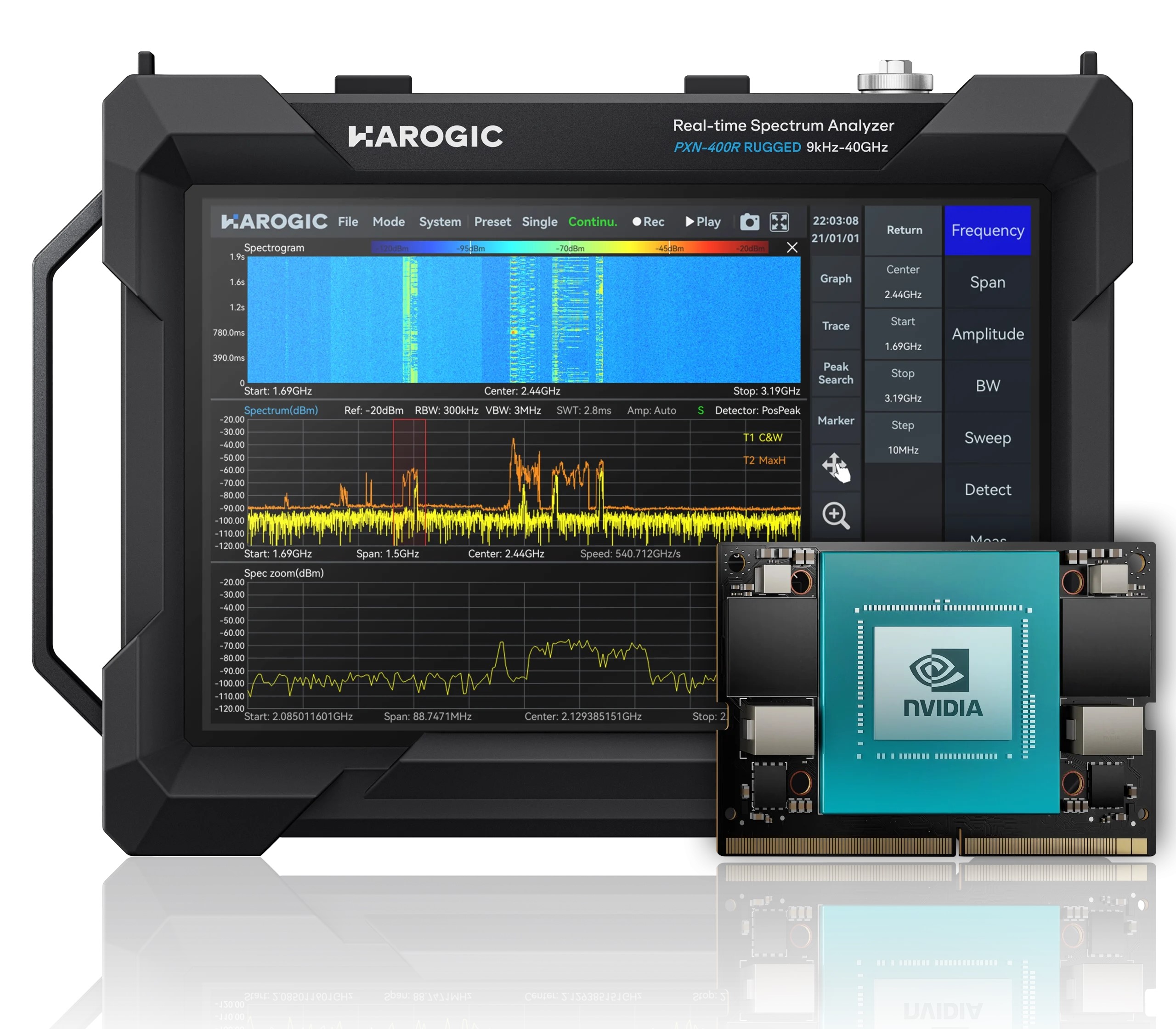

PXN-400R Анализатор спектра реального времени 40GHz

Сертификация IEC IP68
Сертификация MIL-STD-810H метод-512.6/514.8/516.8
Лёгкий вес 2,5 кг, 10,1‑дюймовый мультитач‑экран
Диапазон частот: от 9 kHz до 40 GHz
DANL при 1 GHz: -161 dBm/Hz
Фазовый шум при 1 GHz: -100 dBc/Hz@10 kHz
Полоса анализа: до 100 MHz
Время работы: 4 часа (тип.)
Встроенный Nvidia Jetson Orin NX 8G (опц.)

Антенны

Антенны HAROGIC предназначены для совместной работы с анализаторами спектра и обеспечивают стабильные измерения в лабораторных и полевых задачах.

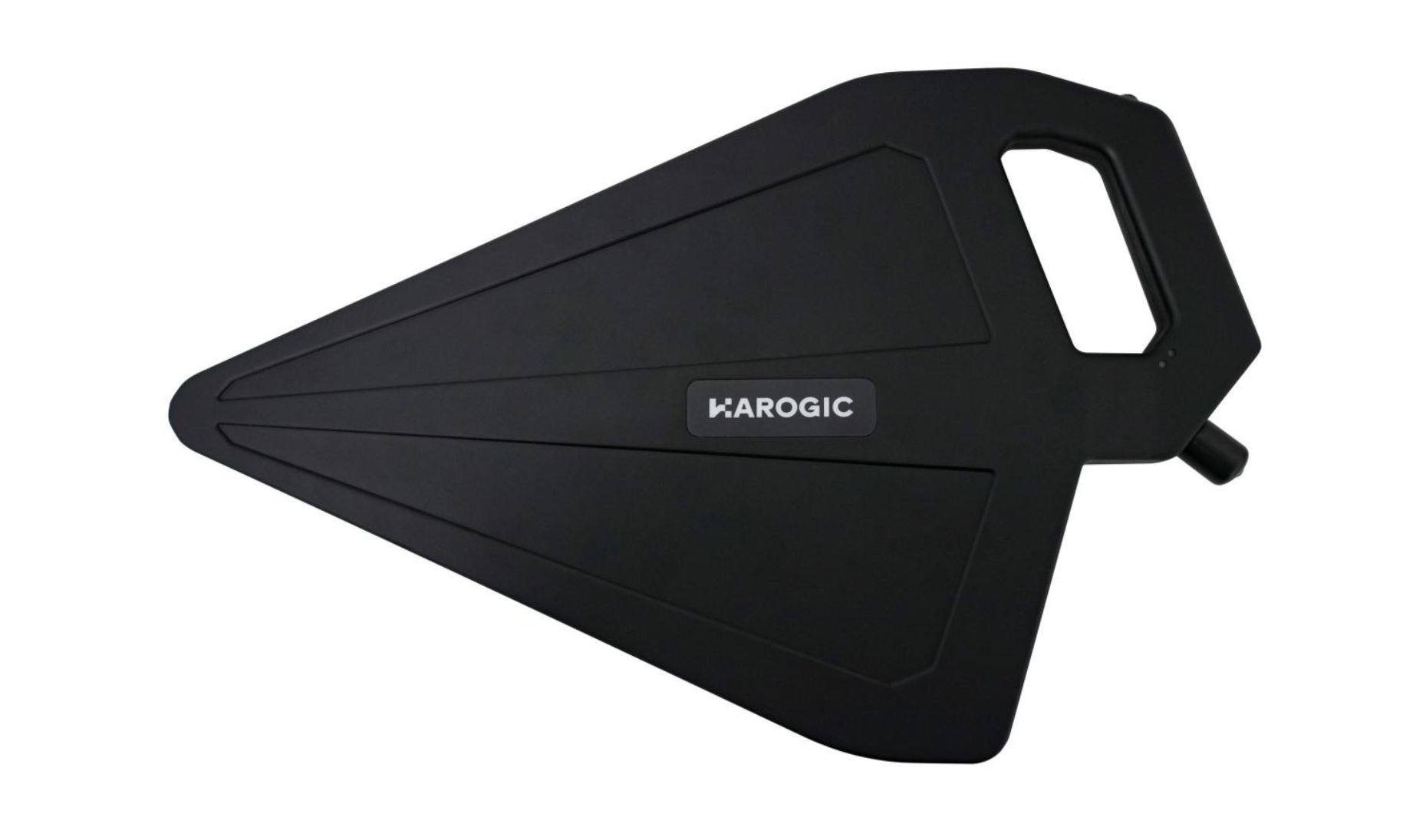

Активная направленная антенна HDA-100

Диапазон частот: 500 МГц – 10 ГГц
Направленная диаграмма излучения, пассивное усиление: 5 dBi
Типовой коэффициент шума (NF): ≤ 1.5 dB
Совместимость со всеми анализаторами спектра HAROGIC, автоматическая загрузка антенного коэффициента
Общий вес: 680 г, компактная и портативная
Эргономичный дизайн, подходит для длительного использования на открытом воздухе

Онлайн-сервисы. Всегда актуально.

Брошюра продуктов SA

Брошюра продукта NX

Брошюра продуктов PX

Драйверы

Программное обеспечение

API

Обновление прошивки

Примечания по применению

Общие инструменты

3D‑файлы устройства

Видео

Избранные новости

Hello world!

Welcome to WordPress. This is your first post. Edit or delete it, then start writing!

Подробнее

Использование продуктов HAROGIC в GNU Radio

HAROGIC предлагает широкий выбор форм продуктов и частотных вариантов, включая как модульные, так и портативные устройства с интерфейсами USB и Ethernet. Диапазон частот включает 4.5/6/9/20/40 GHz, с максимальной скоростью сканирования до 1 THz/s (RBW=250 kHz).…

Подробнее

HAROGIC выпускает новую активную направленную антенну

HAROGIC представляет совершенно новую ручную активную направленную антенну HDA-100.

Подробнее

Показать все последние новости
